超声波流量计

产品特点

相对于其他常规流量计,FUF10超声波流量计除了具有现场安装灵活性高,高响应速度以及在低流速情况下更优秀的测量能力外,还有以下特点:

-使用独立的40万门阵列的高性能芯片。测量速率每秒可以大于300次,对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。

-信号强度增加,对各种水垢,管内生锈以及管内内衬有更大的穿透力。

-4行显示屏,中/英文双语菜单,方便操作。

-传感器采用我们特有生产制造工艺及配对技术,零点范围可以控制在0.03m/s内。每一对传感器静态之间的时差小于2纳秒,从而有效保证测量时差的真实性。


订购热线:021-54150349

立即咨询
  • 产品简介
  • 产品参数

产品介绍

FUF10系列超声波流量计,采用的是自主研发的高智能微机处理技术,配置高性能传感器进行感测。多种形式探头的安装,极大降低安装、维护成本费用。

FUF10系列可以搭配法兰式和插入式两款传感器满足客户在现场的不同需求,可广泛的应用于各种水处理行业。并可以结合温度传感器,扩充为冷(热)量表使用。

测量原理

流量计采用时差方式的测量原理。它利用传感器发出的超声波在流动着的流体中的传播,顺流方向声波传播速度会增大,逆流方向则减小,在同一传播距离就有不同的传输时间,根据传输时间之差与被测流体流速之间的关系测出流体的流速。流体的流速在管内的不同位置是不同的,其管中央的流速要比靠近管壁的流速快。流体在管道中的流速分布可以用流速截面分布图表示。通过对流量计的设置,并考虑流速的截面分布影响,从而可以计算出平均流速,再根据管道的截面积得出流体的体积流量。

性能指标

流速范围

0 m/s ~ ±12 m/s(0 ft/s ~ ± 40 ft/s)

精度

±1%、±0.5%

重复性

0.15%.

测量管径

DN40 mm ~DN 1000 mm

功能指标

输出

模拟输出:0/420mA,最大负载750Ω

通讯协议

RS485 & RS485.

SD

(选配)

最大存储: 512

存储价格: 1 ~ 99999

电源

220V AC110V AC24V DC.

键盘

16位按键

显示

240*1284LCD显示

温度

变送器:-40°F~140 °F(-40~60).

法兰式传感器:-40~80,标配

插入式传感器:- 40~ 130,标配

湿度

Up to 0 ~ 99% RH, non - condensing.

物理指数

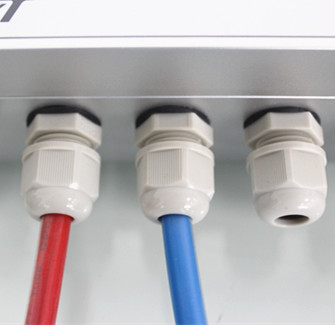

变送器

PC/ABS, IP65. IP67

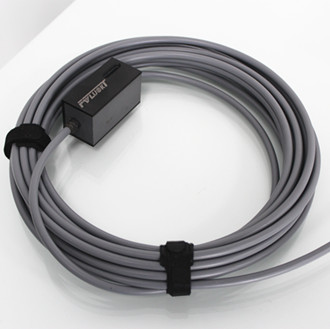

传感器

密封设计

标准电缆长度:9m/305m30ft/1000ft

包装

16*23*28cm, 3.0kg
