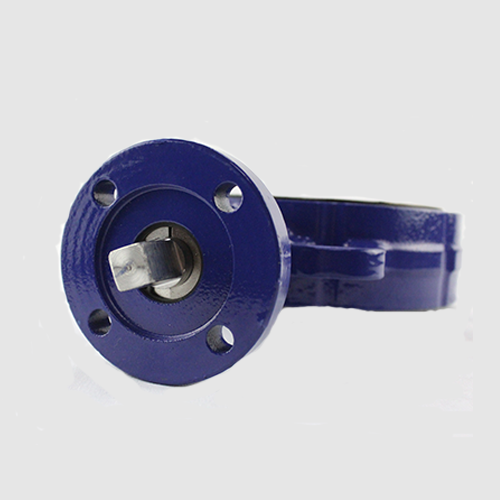

气动全衬氟蝶阀

-口径:DN50~DN300
-连接标准:PN10/PN16,ANSI150,DIN16,JIS10K,16K
-工作温度:-15~150℃
-工作压力:PN1.0~PN1.6
-阀体材质:球墨铸铁、碳钢、不锈钢
-阀板材质:碳钢板、SS304
-介质: 强酸、强碱、强氧化剂等
-驱动方式:气动


订购热线:021-54150349

立即咨询
  • 产品简介
  • 产品参数

全衬氟蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。全衬氟蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速。

安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭。全衬氟蝶阀使蝶阀的性能得到更进一步的提高,出现了温度、压力范围更广,密封性能、使用寿命更长的蝶阀。并且还可同时具有良好的流量凋节功能和关闭密封特性,是近十几年来发展最快的阀门品种之一。



结构
1. 阀体
2. 阀板
3. 销
4. 阀座
5. 固定环
6. 橡胶
7. 阀板弹簧
8. 衬套
9. O型圈
