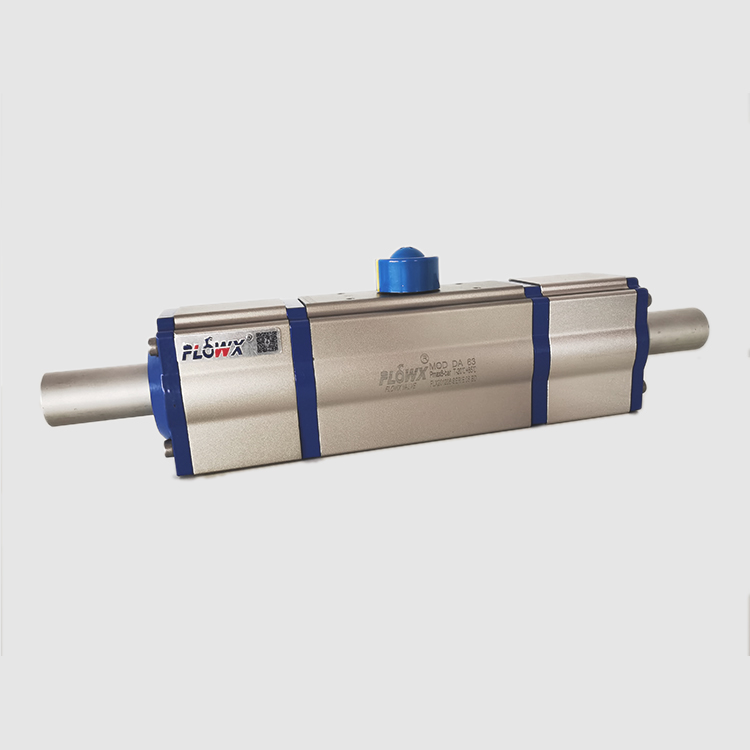

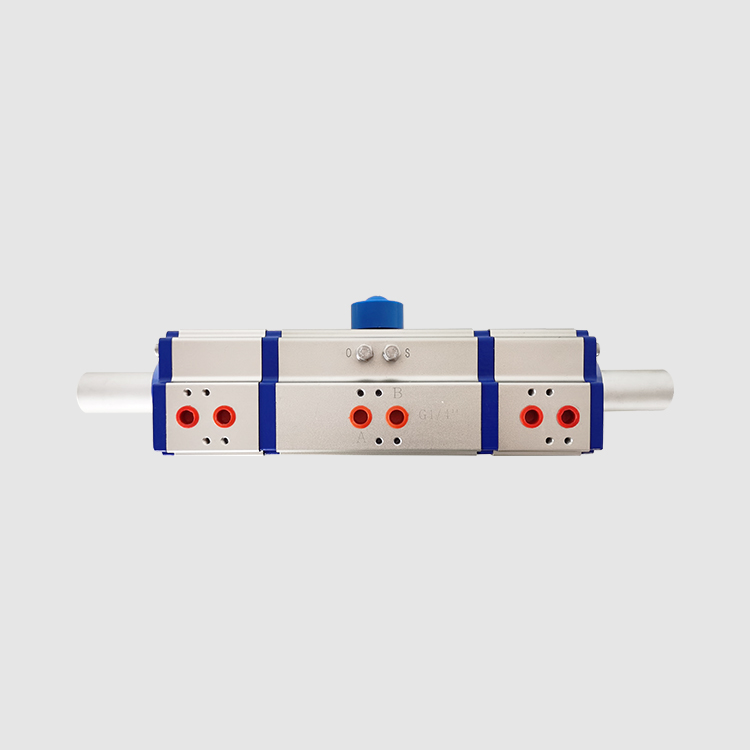

三段式气动执行器


FLX系列三段式气动执行器产品优势:

1.缸体,内表面细磨精加工,内部和外部均采用高级防腐技术,气缸摩擦系数小,使用寿命长,抗腐蚀性能强。

2.双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。

3.活塞齿条背面装有复合轴承及导向环,动作准确、摩擦系数小、使用寿命延长。

4.组合式预负荷镀层弹簧,工作寿命长。

5.高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。

6.不锈钢紧固件,安全美观,抗腐蚀性强。

7.采用国际规范尺寸:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合ISO5211标准,方便安装电磁阀限位开关等附件。

8.齿轮齿条式结构气动执行器。产品广泛应用于各个领域,是球阀、蝶阀等良好的驱动装置,品质卓越的。产品符合NAMUR, ISO5211标准,公司及产品通过ISO90012000CE认证。

订购热线:021-54150349

立即咨询
  • 产品简介
  • 产品参数
FLX系列三段式气动执行器
特征
●13
个不同汽缸型号
齿轮齿条结构
一体式设计,双作用 /弹簧复位型共用缸体端盖
●Namur
接口,便于电磁阀安装
缸体 ISO5211标准,便于阀门安装
硬阳化缸体,喷塑端盖,不锈钢固件,安全抗腐蚀
双行程调节,在开关位置都能进行 +/-4℃调节
所有滑动部件采用塑料轴承衬套,导向,保持最小摩擦力,有效减少磨损
操作规范
气源压力: 2.5Bar~8Bar
气源压力 : 2.5Bar~8Bar
操作温度
-
标准产品: -20℃~+80℃
-
低温应用: -40℃HNBR
-
高温应用; -20℃+150℃Viton
操作介质:
干燥或润滑的空气
行程调节:标准结构 90℃旋转,在两端有 +/-4°的调节范围
润滑:零件出厂时已作处理,工作中无需另加润滑
三段式气动执行器,是一种特殊规格的执行机构,可以提供0°、45°、90°、180°的三位式操作方式,中间位置是依靠两个辅助活塞的移动产生的机械制动来实现的,中间位置是可调动的,如90°行程的执行器能提供20°、30°、50°、70°等的中间位置。
